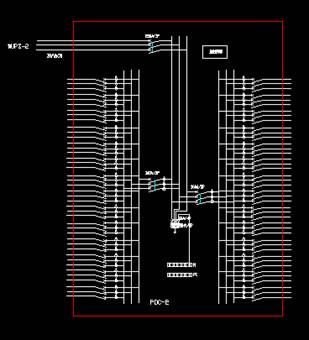

2、高兼容性智能配电柜(PDC)系统图

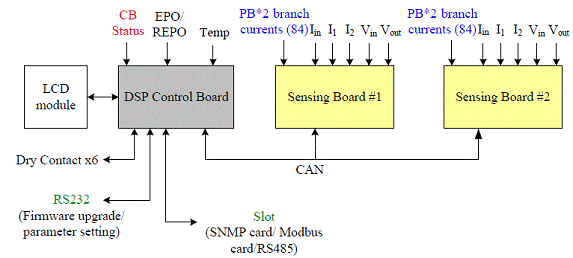

3、高兼容性智能配电柜(PDC)系统组成

高兼容性智能配电柜(PDC)包括两大部分：硬件系统和监控系统

4、高可管理性：

高兼容性智能配电柜(PDC)内置智能控制器，处理能力极强的嵌入式系统,标配有计算机串口，网卡和以太网10/100M网口,可以处理包含配电柜全部84路分路开关和配电柜内隔离变压器等附件的参数数据。具有强大的数据处理功能和网络管理(Web/SNMP)功能，用户不仅可以在液晶显示屏和监控计算机上上读取全部的电压电流和功率因数等参数，还可以通过事件纪录功能了解最近发生的全部事件和故障。只通过一个IP地址方便的管理多台配电柜,管理和监控可以通过IE浏览器和本地显示屏进行,无需其它软件。 现在市场上其它品牌的传统智能配电柜只标配智能仪表,一旦用户需要监控多个参数如各个分路开关电流,他们只能采用多台智能仪表的组合方式,数据也不能全部在本地显示,只能通过232或485串口上传,用户需要集中管理软件采集并二次开发处理才能实现监控和管理。

5、高可用性：

高兼容性智能配电柜(PDC)的输出端，提供2组支持热插拔微型断路器的电力母排，每个母排可扩展安装42个单极微型断路器，也可支持2或3极微型断路器。目前传统智能配电柜一般采用不支持热插拔的微型断路器，相对于高兼容性智能配电柜(PDC)， 传统智能配电柜不具有在线增加开关数量和对配电柜不平衡负荷的调整功能。用户必须一次性的配置好未来几年所需的全部开关，不仅造成大量浪费，而且一旦发生开关数量或型号不满足实际需求，传统智能配电柜必须停电进行设备改造升级甚至只能更换新的配电柜。而高兼容性智能配电柜(PDC)可以在带电情况下安全的增加开关和更换故障开关，用户可以随时按需求配置和安装更换所需的微型断路器，同时可以在不影响其它开关运行的情况下任意更换故障的微型断路器。这个功能大大提高的高兼容性智能配电柜(PDC)的可用性。对于配电柜使用中经常发生的三相负荷不平衡问题，高兼容性智能配电柜(PDC)可以轻易的通过再线热更换开关位置就可以解决，而传统智能配电柜则只能依靠用户调整负载端布线来解决，可行性低且实施起来复杂烦琐。

6、高兼容性智能配电柜(PDC)特点

1）．外观美观:

PDC 机柜采用台达标准机柜为柜体，摆放在机房中和数据中心机柜浑然一体，使数据中心美观舒适。克服了传统配电柜在数据中心中个别的外观影响整个数据中心的效果。
